功率繼電器
PDF下載產品資料
· 30A觸點切換能力
· 觸點與線圈間介質耐壓2.5kV
· UL絕緣等級：F級絕緣等級可供選擇
· 塑封型和防塵罩型可供選擇
· 印制板式引出腳，觸點快連接式引出
· 環保產品 (符合RoHS)
· 觸點與線圈間介質耐壓2.5kV
· UL絕緣等級：F級絕緣等級可供選擇
· 塑封型和防塵罩型可供選擇
· 印制板式引出腳，觸點快連接式引出
· 環保產品 (符合RoHS)
· 外形尺寸：(32 x 27.5 x 28.0) mm
產品參數：

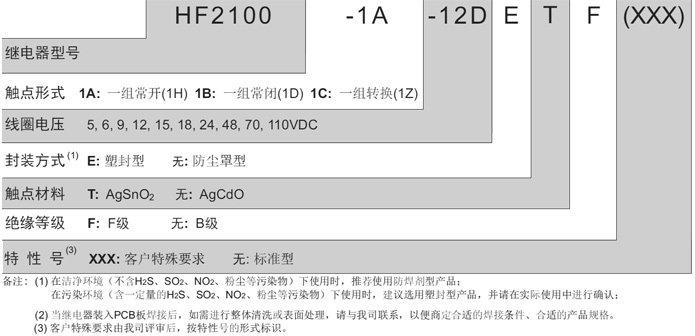

訂貨標記：觸點參數 觸點形式： 1H,1Z ,1D 觸點材料： AgCdO 觸點負載： 1H: 30A 240VAC/20A 30VDC
1D: 15A 240VAC/10A 30VDC
1Z: 20A/10A 240VAC/30VDC 最大切換電壓 ： 277VAC / 30VDC 最大切換功率： 7200VA / 600W 機械耐久性： 1×107次 電耐久性： 1×105次(詳見安全認證報告) 線圈參數 額定電壓： (5~110)VDC 額定線圈功率： 0.9W 性能參數 絕緣電阻： 1000MΩ 介質耐壓
(線圈與觸點間)：2500VAC 動作時間(max.)： 15ms 釋放時間(max.)： 10ms 溫度范圍： -55℃ ~ 85℃ 引出端方式： PCB直插式(THT) 快連接式(QC)
